Actualización de firmware de la CPU STM32 a través del cable USB utilizando el protocolo USB DFU

Aplicación para actualizar el firmware de la CPU STM32 a través del cable USB utilizando el protocolo USB DFU

La realización de esta aplicación se basa en los siguientes documentos de STMicroelectronics:

1. AN2606 : Modo de arranque de memoria del sistema de microcontrolador STM32
2. AN3156 : Protocolo USB DFU utilizado en el gestor de arranque STM32

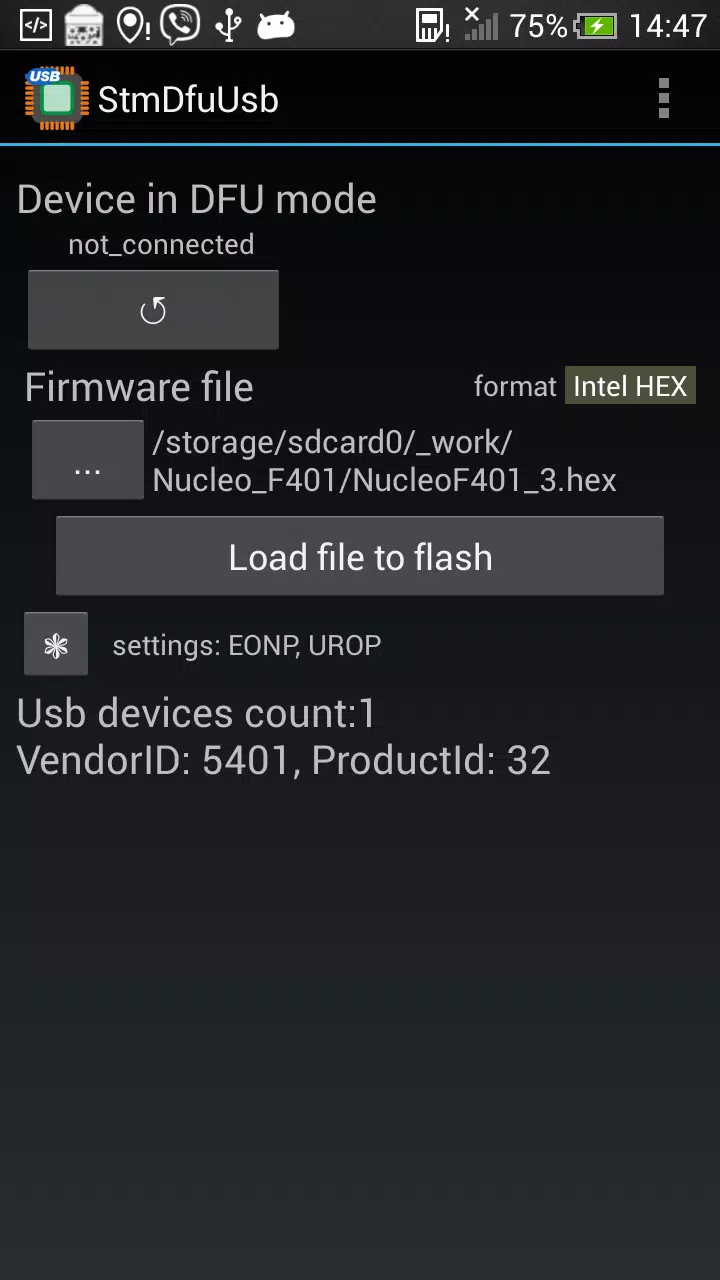

Cómo usar la aplicación

Requisito previo:

• Su dispositivo móvil debe admitir USB-OTG.

Preparación:

1. Conecte la placa STM32 a su dispositivo móvil utilizando un cable USB-OTG.
2. Active el modo Bootloader para el STM32. Consulte AN2606 para obtener instrucciones detalladas. En general, debe configurar los pines Boot0 y Boot1 en la combinación correcta de acuerdo con su modelo CPU.

Programación:

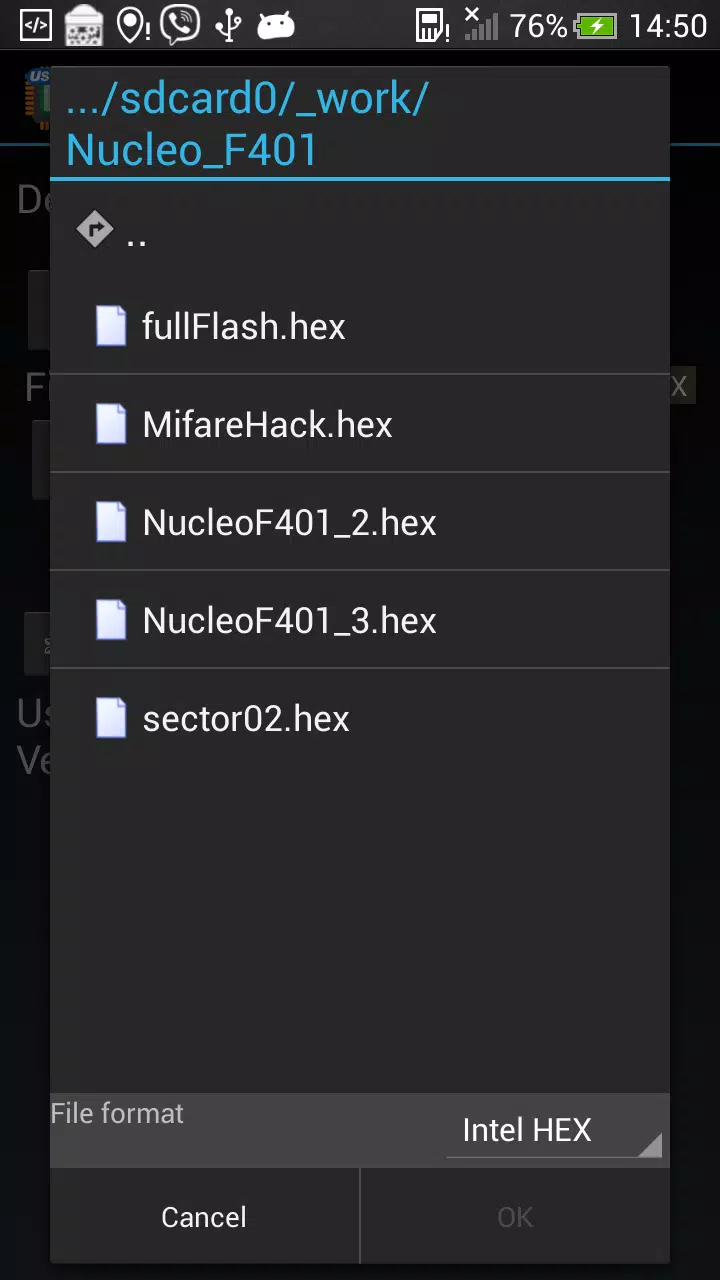

1. Seleccione el archivo de firmware:

   • Elija el archivo de firmware que desea escribir. El archivo debe estar en uno de los siguientes formatos:
     • Intel hex
     • Registro S de Motorola
     • DFUSE (formato STMicroelectronics DFU)
     • Binario crudo

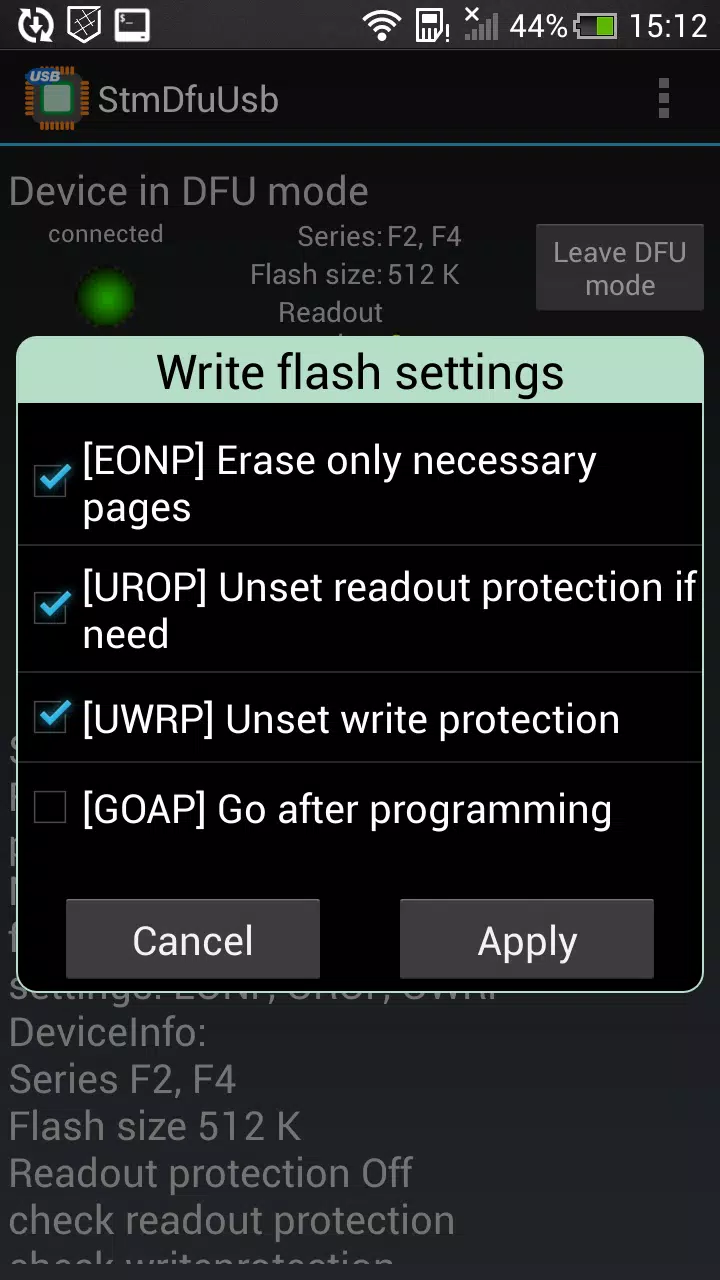

2. Establecer opciones de escritura:

   • Puede seleccionar de las siguientes opciones:
     • Borrar solo las páginas necesarias
     • Protección de lectura no establecida si es necesario
     • Go CPU después de la programación

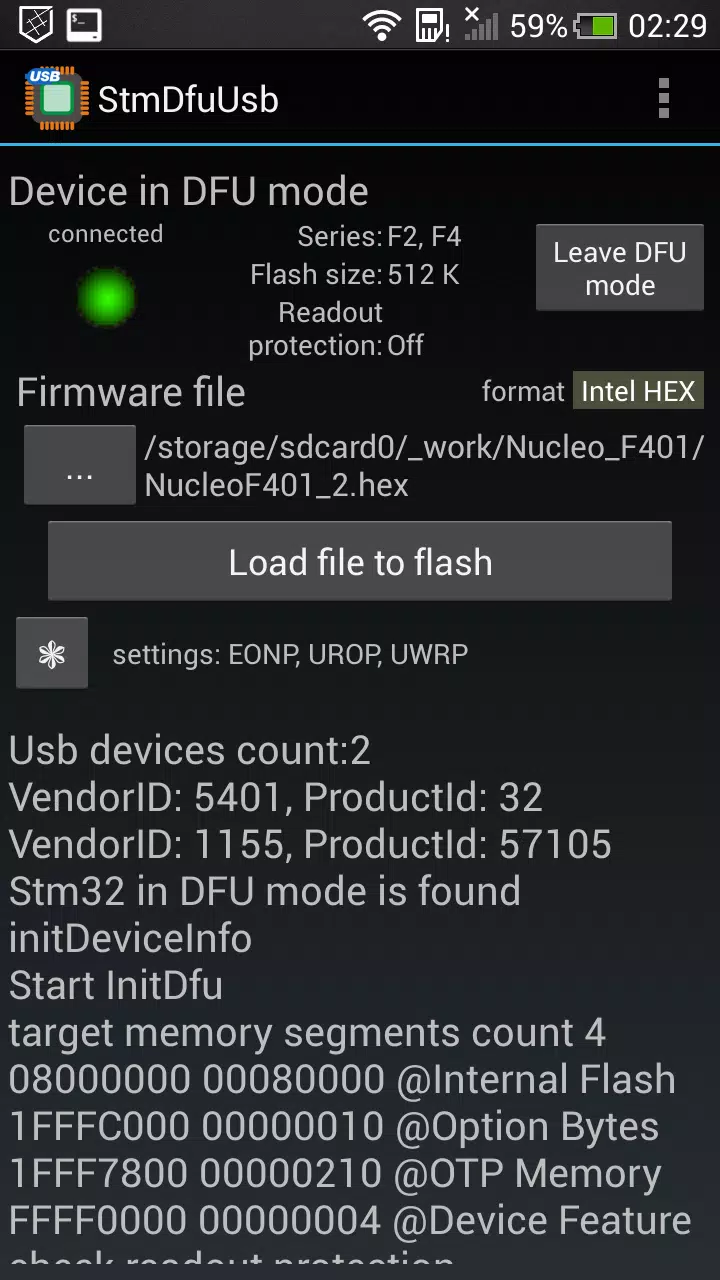

3. Programación inicial:

   • Presione el botón "Cargar archivo para flash" y espere a que se complete la operación.

Operaciones adicionales disponibles en la aplicación:

• Borde
• Verificación de flash para el estado en blanco
• Comparación de contenido flash con el archivo

Puede acceder a estas operaciones a través de las opciones de menú apropiadas.

Modelos probados:

La aplicación se ha probado con éxito en los siguientes modelos de microcontroladores STM32:

• STM32F072
• STM32F205
• STM32F302
• STM32F401
• STM32F746
• STM32G474
• STM32L432

Restricciones de uso:

• Puede realizar hasta 25 cargas de firmware completamente gratuitas.
• Después de alcanzar este límite, puede comprar uno de los siguientes servicios:
  1. Un adicional de 100 cargas.
  2. Uso ilimitado de la aplicación.
